郝 刚，等：
液氢管道在线检测技术分析

表1 含典型缺陷的双层管试件规格 mm
缺陷类型
序号 内管规格 外管规格
气孔（两种） 裂纹 未焊透 夹渣 烧穿
1 φ25×4 φ1.5/φ2 15 — — — φ89×2
2 φ32×4 φ1.5/φ2 — 15 — — φ89×2
3 φ38×4 φ1.5/φ2 16 — — — φ108×2
4 φ45×4 φ1.5/φ2 — 16 — — φ108×2
5 φ57×4 φ1.5/φ2 — 16 15 — φ114×2
6 φ76×4 φ1.5/φ2 — 20 — — φ133×2
7 φ89×4 φ1.5/φ2 20 — — φ10 φ159×2
8 φ108×4 φ1.5/φ2 15 — — φ6 φ159×2

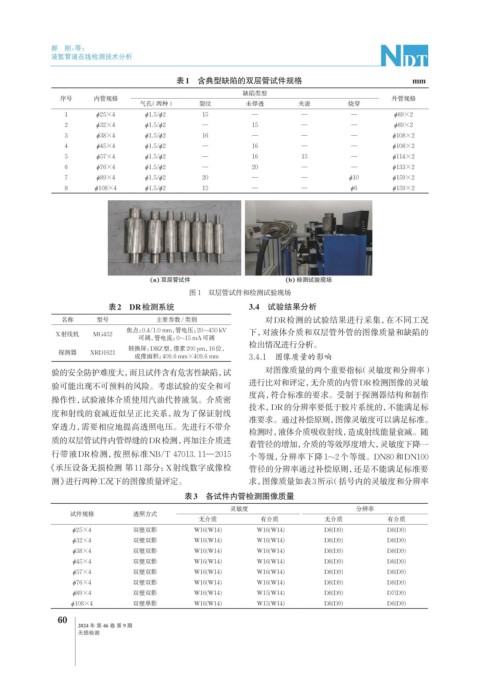

图 1 双层管试件和检测试验现场
表2 DR检测系统 3.4 试验结果分析
名称 型号 主要参数/类别 对DR检测的试验结果进行采集，在不同工况
焦点：0.4/1.0 mm，管电压：20~450 kV 下，对液体介质和双层管外管的图像质量和缺陷的
X射线机 MG452
可调，管电流：0~15 mA可调
检出情况进行分析。
转换屏：DRZ型， 像素200 μm，16位，
探测器 XRD1621
成像面积：409.6 mm×409.6 mm 3.4.1 图像质量的影响
验的安全防护难度大，而且试件含有危害性缺陷，试 对图像质量的两个重要指标（灵敏度和分辨率）
验可能出现不可预料的风险。考虑试验的安全和可 进行比对和评定，无介质的内管DR检测图像的灵敏
度高，符合标准的要求。受制于探测器结构和制作
操作性，试验液体介质使用汽油代替液氢。介质密
技术，DR的分辨率要低于胶片系统的，不能满足标
度和射线的衰减近似呈正比关系，故为了保证射线
准要求。通过补偿原则，图像灵敏度可以满足标准。
穿透力，需要相应地提高透照电压。先进行不带介
检测时，液体介质吸收射线，造成射线能量衰减。随
质的双层管试件内管焊缝的DR检测， 再加注介质进
着管径的增加，介质的等效厚度增大，灵敏度下降一
行带液DR检测，按照标准NB/T 47013. 11—2015 个等级，分辨率下降 1~2 个等级。DN80 和DN100
《承压设备无损检测 第11部分：X射线数字成像检 管径的分辨率通过补偿原则，还是不能满足标准要
测》进行两种工况下的图像质量评定。 求，图像质量如表3所示 （括号内的灵敏度和分辨率
表3 各试件内管检测图像质量

灵敏度 分辨率
试件规格 透照方式
无介质 有介质 无介质 有介质
φ25×4 双壁双影 W16(W14) W16(W14) D8(D9) D8(D9)
φ32×4 双壁双影 W16(W14) W16(W14) D8(D9) D8(D9)
φ38×4 双壁双影 W16(W14) W16(W14) D8(D9) D8(D9)
φ45×4 双壁双影 W16(W14) W16(W14) D8(D9) D8(D9)
φ57×4 双壁双影 W16(W14) W16(W14) D8(D9) D8(D9)
φ76×4 双壁双影 W16(W14) W16(W14) D8(D9) D8(D9)
φ89×4 双壁双影 W16(W14) W15(W14) D8(D9) D7(D9)
φ108×4 双壁单影 W16(W14) W15(W14) D8(D9) D6(D9)
