郝 刚，等：
液氢管道在线检测技术分析

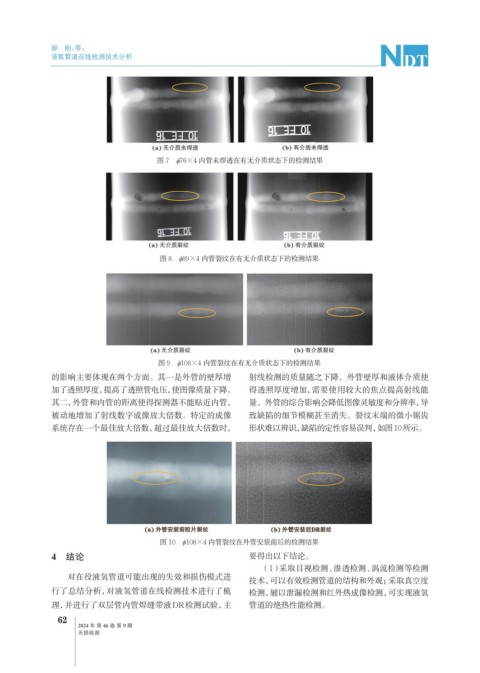

图 7 φ76×4 内管未焊透在有无介质状态下的检测结果
图 8 φ89×4 内管裂纹在有无介质状态下的检测结果
图 9 φ108×4 内管裂纹在有无介质状态下的检测结果
的影响主要体现在两个方面。其一是外管的壁厚增 射线检测的质量随之下降。外管壁厚和液体介质使
加了透照厚度，提高了透照管电压，使图像质量下降。 得透照厚度增加，需要使用较大的焦点提高射线能
其二，外管和内管的距离使得探测器不能贴近内管， 量。外管的综合影响会降低图像灵敏度和分辨率，导
被动地增加了射线数字成像放大倍数。特定的成像 致缺陷的细节模糊甚至消失。裂纹末端的微小锯齿
系统存在一个最佳放大倍数，超过最佳放大倍数时， 形状难以辨识，缺陷的定性容易误判，如图10所示。
图 10 φ108×4 内管裂纹在外管安装前后的检测结果
4 结论 要得出以下结论。
（1）采取目视检测、渗透检测、涡流检测等检测
对在役液氢管道可能出现的失效和损伤模式进
技术，可以有效检测管道的结构和外观；采取真空度
行了总结分析，对液氢管道在线检测技术进行了梳 检测，辅以泄漏检测和红外热成像检测，可实现液氢
理，并进行了双层管内管焊缝带液DR检测试验，主 管道的绝热性能检测。
