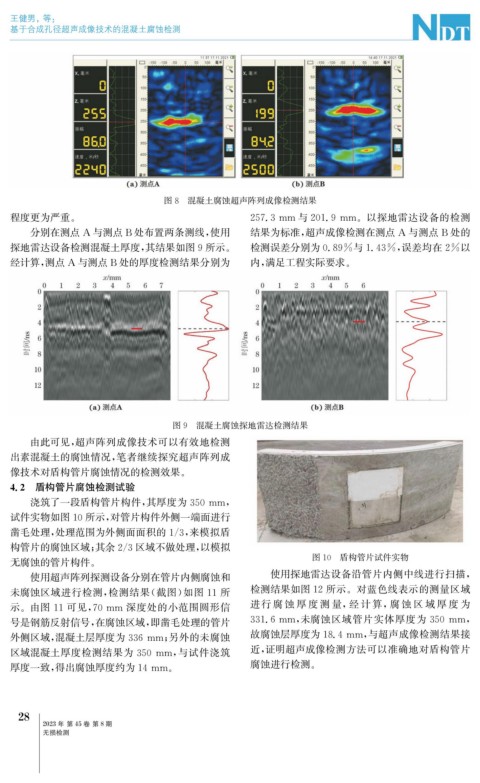

Page 62 - 无损检测2023年第八期

王健男, 等:

基于合成孔径超声成像技术的混凝土腐蚀检测

图8 混凝土腐蚀超声阵列成像检测结果

程度更为严重。 257.3mm 与201.9mm 。以探地雷达设备的检测
分别在测点 A 与测点 B处布置两条测线, 使用 结果为标准, 超声成像检测在测点 A 与测点 B 处的
探地雷达设备检测混凝土厚度, 其结果如图9所示。 检测误差分别为0.89%与1.43% , 误差均在2%以
经计算, 测点 A 与测点 B处的厚度检测结果分别为 内, 满足工程实际要求。

图9 混凝土腐蚀探地雷达检测结果
由此可见, 超声阵列成像技术可以有效地检测
出素混凝土的腐蚀情况, 笔者继续探究超声阵列成
像技术对盾构管片腐蚀情况的检测效果。
4.2 盾构管片腐蚀检测试验

浇筑了一段盾构管片构件, 其厚度为350mm ,
试件实物如图10所示, 对管片构件外侧一端面进行
凿毛处理, 处理范围为外侧面面积的1 / 3 , 来模拟盾
构管片的腐蚀区域; 其余2 / 3区域不做处理, 以模拟
图10 盾构管片试件实物
无腐蚀的管片构件。
使用超声阵列探测设备分别在管片内侧腐蚀和 使用探地雷达设备沿管片内侧中线进行扫描,
未腐蚀区域进行检测, 检测结果( 截图) 如图 11 所 检测结果如图12所示。对蓝色线表示的测量区域
进行 腐 蚀 厚 度 测 量, 经 计 算, 腐 蚀 区 域 厚 度 为
示。由图 11 可见, 70mm 深度处的小范围圆形信

号是钢筋反射信号, 在腐蚀区域, 即凿毛处理的管片 331.6mm , 未腐蚀区域管片实体厚度为 350mm ,

外侧区域, 混凝土层厚度为336mm ; 另外的未腐蚀 故腐蚀层厚度为18.4mm , 与超声成像检测结果接
区域混凝土厚度检测结果为 350mm , 与试件浇筑 近, 证明超声成像检测方法可以准确地对盾构管片

厚度一致, 得出腐蚀厚度约为14mm 。 腐蚀进行检测。

8
2
2023年 第45卷 第8期
无损检测
