王健男, 等:
基于合成孔径超声成像技术的混凝土腐蚀检测

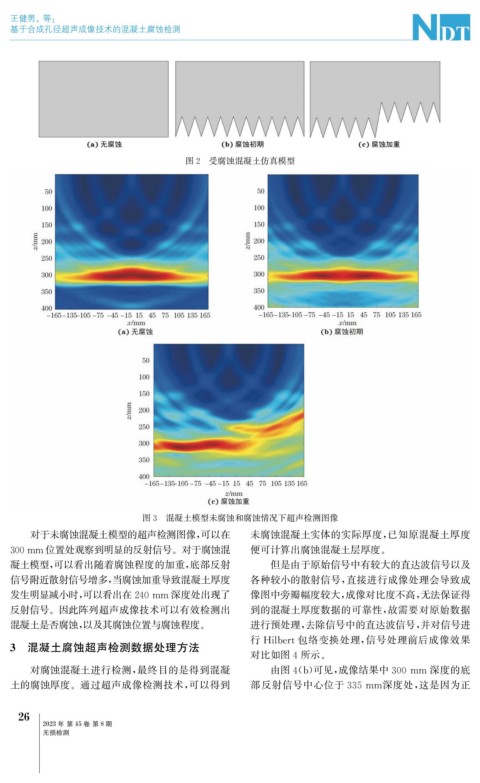

图2 受腐蚀混凝土仿真模型
图3 混凝土模型未腐蚀和腐蚀情况下超声检测图像
对于未腐蚀混凝土模型的超声检测图像, 可以在 未腐蚀混凝土实体的实际厚度, 已知原混凝土厚度
300mm 位置处观察到明显的反射信号。对于腐蚀混 便可计算出腐蚀混凝土层厚度。
凝土模型, 可以看出随着腐蚀程度的加重, 底部反射 但是由于原始信号中有较大的直达波信号以及
信号附近散射信号增多, 当腐蚀加重导致混凝土厚度 各种较小的散射信号, 直接进行成像处理会导致成
发生明显减小时, 可以看出在240mm 深度处出现了 像图中旁瓣幅度较大, 成像对比度不高, 无法保证得
反射信号。因此阵列超声成像技术可以有效检测出 到的混凝土厚度数据的可靠性, 故需要对原始数据
混凝土是否腐蚀, 以及其腐蚀位置与腐蚀程度。 进行预处理, 去除信号中的直达波信号, 并对信号进
行 Hilbert包络变换处理, 信号处理前后成像效果
3 混凝土腐蚀超声检测数据处理方法
对比如图4所示。
对腐蚀混凝土进行检测, 最终目的是得到混凝 由图4 ( b ) 可见, 成像结果中300mm 深度的底
土的腐蚀厚度。通过超声成像检测技术, 可以得到 部反射信号中心位于335mm深度处, 这是因为正
