李晓明, 等:

基于 FPGA 的交流电磁场缺陷智能检测仪

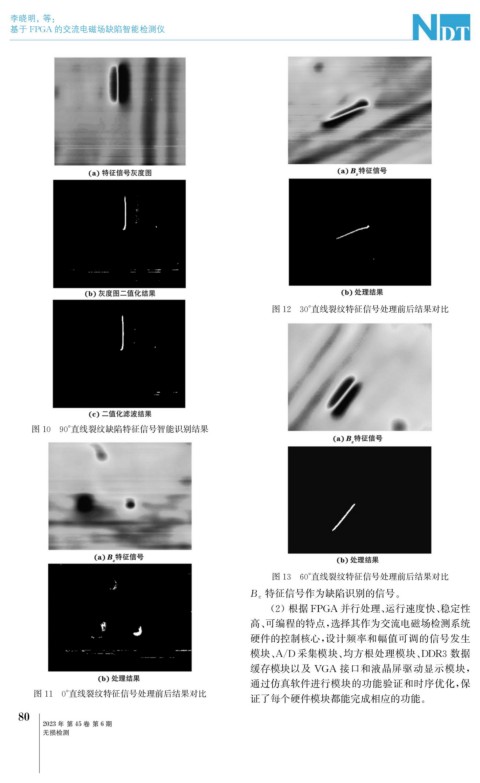

图12 30° 直线裂纹特征信号处理前后结果对比

图10 90° 直线裂纹缺陷特征信号智能识别结果

图13 60° 直线裂纹特征信号处理前后结果对比

特征信号作为缺陷识别的信号。
B z

( 2 ) 根据FPGA 并行处理、 运行速度快、 稳定性
高、 可编程的特点, 选择其作为交流电磁场检测系统
硬件的控制核心, 设计频率和幅值可调的信号发生
模块、 A / D 采集模块、 均方根处理模块、 DDR3数据
缓存模块以及 VGA 接口和液晶屏驱动显示模块,
通过仿真软件进行模块的功能验证和时序优化, 保
图11 0° 直线裂纹特征信号处理前后结果对比
证了每个硬件模块都能完成相应的功能。
