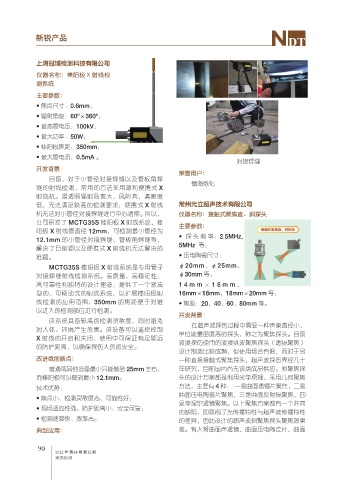

Page 128 - 无损检测2022年第十二期

新锐产品

上海冠域检测科技有限公司

仪器名称：棒阳极 X 射线检
测系统
主要参数：

• 焦点尺寸：0.6mm；
• 辐射角度：60º×360º；

• 最高管电压：100kV；
• 最大功率：50W；
• 棒阳极焦距：350mm；
• 最大管电流：0.5mA 。
对接焊缝
开发背景 :
荣誉用户：
目前，对于小管径对接焊缝以及管板角焊 镇海炼化
缝的射线检测，常用的方法采用源和便携式 X
射线机。源透照辐射危害大，风险高，清晰度
低，无法满足较高的检测要求；便携式 X 射线 常州元立超声技术有限公司
机无法对小管径对接焊缝进行中心透照。所以， 仪器名称：接触式聚焦直、斜探头
公司研发了 MCTG35S 棒阳极 X 射线系统，棒 主要参数：
阳极 X 射线管直径 12mm，可检测最小管径为 • 探头频率：2.5MHz,
12.1mm 的小管径对接焊缝、管板角焊缝等，
5MHz 等；
解决了目前源以及便携式 X 射线机无法解决的
难题。 • 压电陶瓷尺寸：
MCTG35S 棒阳极 X 射线系统是专用管子 φ20mm，φ25mm，
对接焊缝射线检测系统。高质量、高稳定性、 φ30mm 等；
高可靠性和独特的设计理念，提供了一个紧凑 14 mm × 16 mm ，
型的、可移动式的射线系统，以扩展棒阳极射 16mm×18mm，18mm×20mm 等；
线检测的应用范围，350mm 的焦距便于对难 • 焦距：20，40，60，80mm 等。
以进入的检测部位进行检测。
开发背景 :
该系统具备较高的检测灵敏度，同时避免
对人体、环境产生危害。该设备可以遥控控制 在超声波探伤过程中需要一种声束直径小，
单位能量密度高的探头，称之为聚焦探头。目前
X 射线的开启和关闭，使用中可保证有足够远
的防护距离，以确保探伤人员的安全。 液浸探伤使用的液浸纵波聚焦探头（透镜聚焦）
设计制造比较成熟，但使用场合有限，而对于另
改进或创新点： 一种直接接触式聚焦探头，超声波探伤界经几十

普通或其他设备最小只能做到 25mm 左右， 年研究，目前国内尚无该类成品供应。斜聚焦探
而棒阳极可以做到最小 12.1mm。 头的设计方案都是利用光学原理，采用几何聚焦
技术优势： 方法，主要有 4 种： 一是曲面透镜片聚焦，二是
曲面压电陶瓷片聚焦，三是曲面反射镜聚焦，四
• 焦点小、检测灵敏度高、可靠性好；
是菲涅尔透镜聚焦。以上聚焦方案都有一个共同
• 现场适应性强、防护距离小、安全可靠；
的缺陷，即忽视了光传播特性与超声波传播特性
• 检测速度快、效率高。 的差异，因此设计的超声波斜聚焦探头聚焦效果
典型应用： 差。有人将曲面声透镜，曲面压电陶瓷片，曲面
