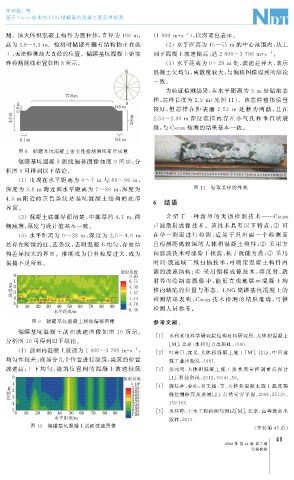

李学聪,等:
   基于 Cscan技术的 LNG 储罐基坑混凝土密实性检测


   测。该大体积混凝土构件为圆柱体, 直径为 100m ,                       ( 1900m · s ), 以深蓝色表示。
                                                                -1



   高为3.8~4.3m 。检测时储罐外圈有结构物正在施                            ( 2 )水平距离为 45~55m 的中心范围内, 从上

   工, 无法检测最大直径的位置。储罐基坑混凝土密实                          到下混凝土波速偏高, 达 2800~3700m · s 。


                                                                                            -1


   性检测测线布置如图8所示。                                         ( 3 )水平距离为 0~28m 处, 波速差异大, 表示
                                                     混凝土欠均匀, 离散度较大, 与偏移图像得到的结论
                                                     一致。

                                                          为验证检测结果, 在水平距离为 3m 处钻取芯

                                                     样, 芯样长度为 2.9 m ( 见图 11 )。该芯样整体质量
                                                     较好, 但 芯 样 在 距 表 面 2.53 m 处 断 为 两 截, 且 在


                                                     2.53~2.90m 深度 范 围 内 存 在 小 气 孔 和 垂 直 状 裂
                                                     缝, 与 Cscan检测的结果基本一致。
       图 8  储罐基坑混凝土密实性检测测线布置示意
       储罐基坑混凝土测线偏移图像如图 9 所示, 分
   析图 9 可得到以下结论。
       ( 1 )出现在水平距离为 0~7m 与 89~96 m ,



                                                                   图 11  钻取芯样的外观
   深度为 3.8m 附近和水平距离为 7~89m , 深度为
   4.3m 附近的 黄 色 条 纹 是 基 坑 混 凝 土 结 构 的 底 部            6  结语

   界面。
       ( 2 )混凝土底部界面清楚, 中部厚约 4.3 m , 两                   介 绍 了 一 种 新 型 的 无 损 检 测 技 术——— Cscan



   侧减薄, 厚度与设计值基本一致。                                  声波散射成像技术。该技术 具 有 以 下 特 点: ① 可

       ( 3 )水平距离为 0~28 m , 深度为 2.5~4.0 m             在单一测 面 进 行 检 测, 适 用 于 只 出 露 一 个 检 测 面

   处存在断续的红、 蓝条纹, 表明混凝不均匀, 存在结                        且检测距离较深 的大体积混凝土构 件; ② 采 用 方

   构差异较大的界面。推断或为骨料粒度过大、 或为                           向滤波技术可滤除干扰波, 抗干扰能力强; ③ 采用
   振捣不足所致。                                           时间 - 波速域二维扫描技术, 可 确 定 混 凝 土 构 件 内
                                                     部的波速结构; ④ 采用偏移成像技 术, 将 反 射、 散

                                                     射界面绘 制 在 图 像 中, 能 更 直 观 地 展 示 混 凝 土 构
                                                     件内缺陷的位置与形态。 LNG 储罐基坑混凝土的
                                                     检测结果 表 明, Cscan 技 术 检 测 的 结 果 准 确, 可 供
                                                     检测人员参考。

            图 9  储罐基坑混凝土测线偏移图像                       参考文献:
       储罐基坑混凝土剖面波速图像 如 图 10 所 示。
                                                      [ 1 ]   水利水电科学研究院结构材料研究所 . 大体积混凝土
   分析图 10 可得到以下结论。
                                                           [ M ] . 北京: 水利电力出版社, 1990.

       ( 1 )剖面内混凝土波速为 1900~3700m · s ,                [ 2 ]   叶琳昌, 沈义 . 大体积混凝土 施 工[ M ] . 北 京: 中 国 建
                                              -1
   均匀性较差; 现场分几个位置进行浇筑, 浇筑的位置                               筑工业出版社, 1987.
   波速高, 上下均匀, 浇筑位置间的混凝土波速 较低                          [ 3 ]   张元明 . 大体积 混 凝 土 施 工 技 术 质 量 控 制 重 点 探 讨
                                                           [ J ] . 科技资讯, 2012 , 10 ( 4 ): 59.
                                                      [ 4 ]   陈桂林, 姜玮, 刘文超, 等 . 大体积混凝土施工 温 度 裂
                                                           缝控制研究及进展[ J ] . 自然灾害学报, 2016 , 25 ( 3 ):
                                                          159-165.
                                                      [ 5 ]   吴佳晔 . 土木工程检测与测试[ M ] . 北京: 高等教育出
                                                           版社, 2015.
           图 10  储罐基坑混凝土剖面波速图像                                                          ( 下转第 45 页)
