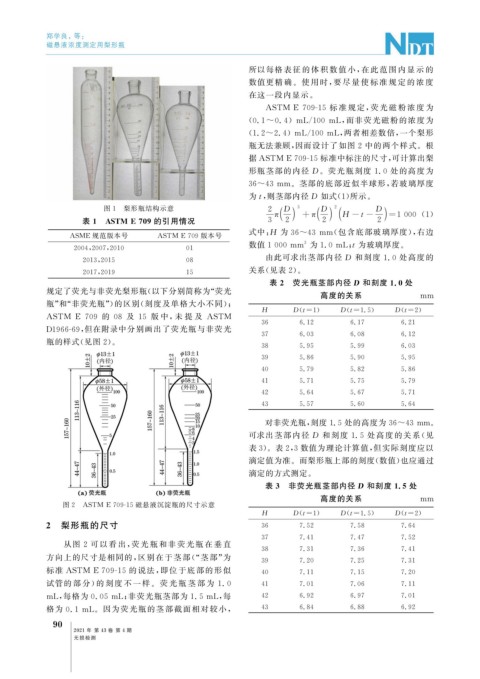

Page 132 - 无损检测2021年第四期

郑学良, 等:

磁悬液浓度测定用梨形瓶

所以每格 表 征 的 体 积 数 值 小, 在 此 范 围 内 显 示 的
数值更精 确。使 用 时, 要 尽 量 使 标 准 规 定 的 浓 度
在这一段内显示。

ASTM E709-15 标 准 规 定, 荧 光 磁 粉 浓 度 为

( 0.1~0.4 ) mL / 100 mL , 而非荧光磁粉的浓度为

( 1.2~2.4 ) mL / 100mL , 两者相差数倍, 一个梨形
瓶无法兼顾, 因而设计了如图 2 中的两个样式。根

据 ASTM E709-15 标准中标注的尺寸, 可计算出梨
形瓶茎部的内径 D 。荧光瓶刻度 1.0 处的高度为

36~43mm 。茎部的底部近似半球形, 若玻璃厚度
为t , 则茎部内径 D 如式( 1 ) 所示。
图 1 梨形瓶结构示意 2 D 3 D 2 D
H - t-
π
表 1 ASTM E709 的引用情况 3 +π 2 2 = 1000 ( 1 )

2

式中: H 为 36~43 mm ( 包含底部玻璃厚度), 右边

ASME 规范版本号 ASTM E709 版本号

3
数值 1000mm 为 1.0mL ; t 为玻璃厚度。
2004 , 2007 , 2010 01
由此可求出茎部内径 D 和刻度 1.0 处高度的
2013 , 2015 08
关系( 见表 2 )。
2017 , 2019 15
表 2 荧光瓶茎部内径 D 和刻度 1.0 处
规定了荧光与非荧光梨形瓶( 以下分别简称为“ 荧光
高度的关系 mm
瓶” 和“ 非荧光瓶”) 的区别( 刻度及单格大小不同);
H D ( t=1 ) D ( t=1.5 ) D ( t=2 )

ASTM E 709 的 08 及 15 版 中, 未 提 及 ASTM
36 6.12 6.17 6.21
D1966-69 , 但在附录中分别画出了荧光瓶与非荧光
37 6.03 6.08 6.12
瓶的样式( 见图 2 )。
38 5.95 5.99 6.03
39 5.86 5.90 5.95
40 5.79 5.82 5.86
41 5.71 5.75 5.79
42 5.64 5.67 5.71
43 5.57 5.60 5.64

对非荧光瓶, 刻度 1.5 处的高度为 36~43mm 。
可求出茎 部内径 D 和刻 度 1.5 处 高 度 的 关 系( 见
表3 )。表 2 , 3 数值为理论计算值, 但实际刻度应以
滴定值为准。而梨形瓶上部的刻度( 数值) 也应通过
滴定的方式测定。
表 3 非荧光瓶茎部内径 D 和刻度 1.5 处
高度的关系 mm

图 2 ASTM E709-15 磁悬液沉淀瓶的尺寸示意
H D ( t=1 ) D ( t=1.5 ) D ( t=2 )
2 梨形瓶的尺寸 36 7.52 7.58 7.64
37 7.41 7.47 7.52
从图 2 可 以 看 出, 荧 光 瓶 和 非 荧 光 瓶 在 垂 直
38 7.31 7.36 7.41
方向上的尺寸是相同的, 区别在于茎部(“ 茎部” 为
39 7.20 7.25 7.31

标准 ASTM E709-15 的说法, 即位于底部的形似 40 7.11 7.15 7.20

试管的 部 分) 的 刻 度 不 一 样。 荧 光 瓶 茎 部 为 1.0 41 7.01 7.06 7.11

mL , 每格为0.05mL ; 非荧光瓶茎部为1.5mL , 每 42 6.92 6.97 7.01

格为 0.1mL 。因为荧光瓶的茎部截面相对较小, 43 6.84 6.88 6.92
0
9

2021 年 第 43 卷 第 4 期
无损检测
