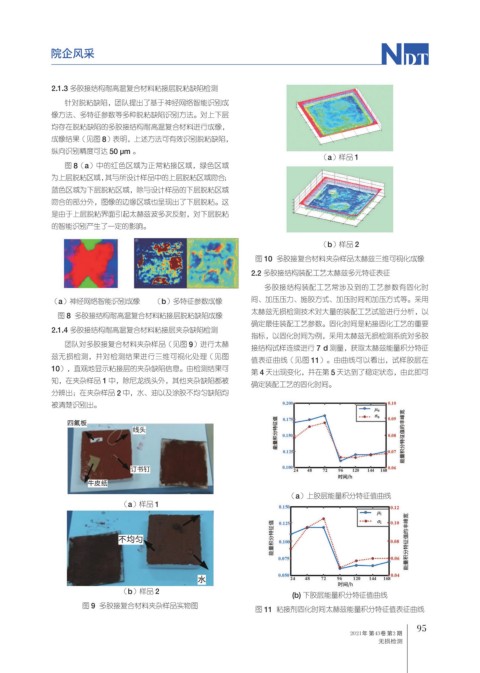

Page 133 - 无损检测2021年第二期
P. 133
院企风采
2.1.3 多胶接结构耐高温复合材料粘接层脱粘缺陷检测
针对脱粘缺陷，团队提出了基于神经网络智能识别成
像方法、多特征参数等多种脱粘缺陷识别方法。对上下层
均存在脱粘缺陷的多胶接结构耐高温复合材料进行成像，
成像结果（见图 8）表明，上述方法可有效识别脱粘缺陷，
纵向识别精度可达 50 µm 。
（a）样品 1
图 8（a）中的红色区域为正常粘接区域，绿色区域
为上层脱粘区域，其与所设计样品中的上层脱粘区域吻合；
蓝色区域为下层脱粘区域，除与设计样品的下层脱粘区域
吻合的部分外，图像的边缘区域也呈现出了下层脱粘。这
是由于上层脱粘界面引起太赫兹波多次反射，对下层脱粘
的智能识别产生了一定的影响。
（b）样品 2
图 10 多胶接复合材料夹杂样品太赫兹三维可视化成像
2.2 多胶接结构装配工艺太赫兹多元特征表征
多胶接结构装配工艺常涉及到的工艺参数有固化时
（a）神经网络智能识别成像 （b）多特征参数成像 间、加压压力、施胶方式、加压时间和加压方式等。采用
太赫兹无损检测技术对大量的装配工艺试验进行分析，以
图 8 多胶接结构耐高温复合材料粘接层脱粘缺陷成像
确定最佳装配工艺参数。固化时间是粘接固化工艺的重要
2.1.4 多胶接结构耐高温复合材料粘接层夹杂缺陷检测
指标，以固化时间为例，采用太赫兹无损检测系统对多胶
团队对多胶接复合材料夹杂样品（见图 9）进行太赫
接结构试样连续进行 7 d 测量，获取太赫兹能量积分特征
兹无损检测，并对检测结果进行三维可视化处理（见图
值表征曲线（见图 11）。由曲线可以看出，试样胶层在
10），直观地显示粘接层的夹杂缺陷信息。由检测结果可 第 4 天出现变化，并在第 5 天达到了稳定状态，由此即可
知，在夹杂样品 1 中，除尼龙线头外，其他夹杂缺陷都被
确定装配工艺的固化时间。
分辨出；在夹杂样品 2 中，水、油以及涂胶不均匀缺陷均
被清楚识别出。
（a）上胶层能量积分特征值曲线
（a）样品 1
（b）样品 2
(b) 下胶层能量积分特征值曲线
图 9 多胶接复合材料夹杂样品实物图
图 11 粘接剂固化时间太赫兹能量积分特征值表征曲线
95
2021年 第43卷 第2 期
无损检测
无损检测
