基于红外热成像的涂层厚度检测及均匀性评价

杨羿, 刘朵, 张建东

杨羿, 刘朵, 张建东. 基于红外热成像的涂层厚度检测及均匀性评价[J]. 无损检测, 2024, 46(1): 23-27. DOI: 10.11973/wsjc202401005
引用本文: 杨羿, 刘朵, 张建东. 基于红外热成像的涂层厚度检测及均匀性评价[J]. 无损检测, 2024, 46(1): 23-27. DOI: 10.11973/wsjc202401005
YANG Yi, LIU Duo, ZHANG Jiandong. Coating thickness detection and uniformity evaluation based on infrared thermography[J]. Nondestructive Testing, 2024, 46(1): 23-27. DOI: 10.11973/wsjc202401005
Citation: YANG Yi, LIU Duo, ZHANG Jiandong. Coating thickness detection and uniformity evaluation based on infrared thermography[J]. Nondestructive Testing, 2024, 46(1): 23-27. DOI: 10.11973/wsjc202401005

基于红外热成像的涂层厚度检测及均匀性评价

基金项目:

江苏省交通运输厅科技项目 2021Y14-1

详细信息
    作者简介:

    杨羿(1993-),男,工程师,硕士研究生,主要从事桥梁检测工作

    通讯作者:

    杨羿,774991168@qq.com

  • 中图分类号: TG115.28

Coating thickness detection and uniformity evaluation based on infrared thermography

  • 摘要:

    锁相红外涂层厚度检测技术具有非接触、面测量等优势,具有广阔的应用前景。制作变厚度涂层试件对锁相红外涂层厚度检测参数进行优化,建立了锁相红外涂层厚度检测标定曲线,制定了其涂层厚度检测合格要求与均匀性评价方法。最后,通过试验验证了基于锁相红外热成像技术的涂层均匀性评价方法的准确性和有效性。

    Abstract:

    Phase-locked infrared coating thickness detection technology has the advantages of non-contact and surface measurement, and has broad application prospects. In this paper, the phase-locked infrared coating thickness detection parameters were optimized by using variable thickness coating specimens, the phase-locked infrared coating thickness detection calibration curve was established, and the coating thickness detection qualification requirements and requirements based on phase-locked infrared thermal imaging technology were formulated. Finally, the accuracy and effectiveness of the coating uniformity evaluation method based on lock-in infrared thermal imaging technology were verified by experiments.

  • 随着混凝土应用领域的不断拓展,对混凝土性能的要求也越来越高。目前混凝土性能检测的主要手段是浇筑混凝土时,预留一定数量的混凝土试件,经标准条件养护后,检测其力学性能、耐久性等。该方法是一种事后控制的行为,有一定的滞后性和局限性,如后续发现其性能不符合要求,不仅影响工程质量,而且对工程进度、投资都会造成很大的影响[1]。因此,新拌混凝土的均匀性会直接影响混凝土的施工性能、力学性能以及使用寿命。

    目前普遍采用的混凝土均匀度检测方法主要为水洗筛分法,其费时费力且仅适用于试验室配比检测,缺乏时效性和现场性[2]。其后,人们在传统水洗筛分法的基础上开发自动筛分装置,进行现场混凝土均匀度检测。在实际应用中发现,拌和后宏观上均匀的混凝土,在微观上仍然存在许多不均匀的水泥团,影响到混凝土的质量。张艳聪等[3]提出用γ射线测定粗集料分布是否均匀。程一磊等[4]通过随机骨料模型模拟了三点弯曲试验,但现有随机骨料模型仅考虑骨料的位置、大小和形状的随机性,未考虑骨料本身的均匀性。陈连军等[5]利用Fluent模拟软件模拟了砂浆搅拌机内部流程,并根据所得数据控制了骨料分布的均匀性;然而,该方法在控制前未计算骨料当前分布的均匀性,导致控制效率低且有效性差。涂亚东等[6]采用离散元分析方法在EDEM软件中模拟了砂浆搅拌机中骨料混合过程,并根据分析结果控制了骨料分布的均匀性,然而,该方法计算的骨料分布均匀度与实际结果不符,存在准确率低的问题。综上所述,由于研究目的和方法的差异,不同研究得出的结果存在较大的差异[7]

    笔者采用超声透射法对不同搅拌时间下的混凝土进行密度检测,根据计算公式得出其均匀度,以此来判断新拌混凝土的均匀程度。结果表明,超声检测技术是一种快速、高效的无损检测方法,可以对混凝土进行非破坏性检测,并对混凝土产品的拌合均匀性、强度、耐久性等指标进行预判,在一定程度上,可以指导混凝土浇筑的现场施工[8-10]

    超声检测技术是一种利用超声波在材料中的传播特性来评估材料内部结构和性能的非破坏性测试方法[11-13]。利用超声波在穿透不同新拌混凝土时其声学参数不同的特点,可计算得出混凝土均匀度,具体如下所述。

    某时刻下,超声波在新拌混凝土试样中的传播速度可表示为

    (1)

    式中:c为超声波在介质中的传播速度;L为测试间距;t为超声波传播声时。

    超声波的传播速度与新拌混凝土密度和压缩系数量的关系式为

    (2)

    式中:ρ为混凝土的密度;k为混凝土的压缩系数。

    由式(1),(2)可得,超声波第一声道测得的新拌混凝土线密度为

    (3)

    式中:ρ11为超声阵列模块中第一层面第一声道测得的新拌混凝土线密度,其他声道的线密度计算方法同式(3)。

    根据超声探头测得的单声道线密度,计算混凝土的面密度,即

    (4)

    式中:ρ1为超声阵列模块中第一层测得的面密度;n为超声阵列第一层面的超声检测次数; ρ1i为超声阵列模块中第一层面第i声道测得的新拌混凝土密度。

    新拌混凝土其他层面的面密度计算方法同式(4)。根据式(4)所得混凝土的面密度,计算新拌混凝土的均匀度,即

    (5)

    式中:,为超声阵列各层面的平均密度;ρ0为新拌混凝土的理论密度;m为超声检测的混凝土层数;U为均匀度。

    新拌混凝土的均匀程度U,能有效反映新拌混凝土中各集料的分布状况。若U等于1,则混凝土完全搅拌均匀;否则,U值越小,新拌混凝土的不均匀度愈严重。混凝土超声检测试验装置结构示意如图1所示。

    图  1  混凝土超声检测试验装置结构示意

    水泥采用内蒙古包头蒙西水泥有限公司生产的P·O42.5型普通硅酸盐水泥,水泥密度为3.02 g·cm-3,其主要物理性能指标如表1所示;砂子采用细度模数为2.6的河砂,其堆积密度为1 485 kg·m-3;碎石粒径为5~10 mm;吸水率为2.3%;含泥量为1.2%;表观密度为1 660 kg·m-3;聚羧酸减水剂固含量为23.4%;混凝土用水采用城市自来水,符合标准JGJ63—2006 《混凝土用水标准》 中的技术要求。

    Table  1.  水泥的主要物理性能指标
    密度/(g·cm-3)标准稠度/%凝结时间/min抗折强度/MPa抗压强度/MPa
    初凝终凝3 d7 d3 d7 d
    3.0226.41261785.38.429.948.4
    下载: 导出CSV
    | 显示表格

    试验采用C30强度混凝土的配合比,依据标准JGJ55—2011 《普通混凝土配合比设计规程》 设计,此外,为了确保试验结果的可靠性和准确性,在混凝土的配合比设计中还考虑了多种因素,如原材料的种类、水灰比、骨料粒径、掺合料种类和掺量等。同时,还对混凝土配合比进行了多次调整和优化,最后采用的C30强度新拌混凝土配合比设计参数如表2所示。

    Table  2.  C30强度新拌混凝土配合比设计参数
    水/kg水泥/kg砂子/kg碎石/kg减水剂/%水灰比
    1754615121 2520.80.38
    下载: 导出CSV
    | 显示表格

    采用超声波透射法对新拌混凝土进行均匀度检测。试验装置包括超声换能器、计算机和试样容器3个部分。超声换能器是声电转换装置,包括超声波发射和接收两个探头,探头频率为88 kHz;计算机内置控制程序,可设置试验参数(如超声波频率、测试间距等),并通过示波器显示和记录超声波信号;试样容器用于盛放待测试样,并放置探头。

    通过单卧轴搅拌机对混凝土材料进行混合搅拌,将搅拌好的混凝土样品装入超声波检测装置中,探头在样品的一侧发出超声波,在另一侧通过信号采集模块接收超声波。若新拌混凝土与超声探头的接触面不平整,探头的发射信号将出现衰减,因此在超声探头的表面涂抹耦合剂以填补接触空隙,从而提高参数检测的准确性。混凝土均匀度检测试验装置实物如图2所示。

    图  2  混凝土均匀度检测试验装置实物

    根据标准GB/T 50080—2016 《普通混凝土拌合物性能试验方法标准》 进行混凝土密度检测,在固定容器中对10组混凝土试样进行质量测量,通过质量体积公式计算密度,最后求取均值确定理论密度,结果精确至1 kg·m-3

    计算所得混凝土理论标准密度如表3所示,表中,5×10-3 m3为测试装置的固定体积,质量指装入混凝土试样的净质量(装置的质量为0.485 kg)。

    Table  3.  混凝土标准密度试验结果
    组别体积/10-3m3质量/kg密度值/(kg·m-3)理论值/(kg·m-3)
    1512.072 4142 402.6
    2512.042 408
    3512.352 470
    4511.922 384
    5512.552 510
    6512.242 448
    7511.752 350
    8510.862 172
    9512.342 468
    10512.012 402
    下载: 导出CSV
    | 显示表格

    使用超声换能器对新拌混凝土进行检测,得出不同搅拌时间下不同点位的混凝土超声透射声速,如表4所示。

    Table  4.  不同搅拌时间下混凝土不同点位的超声透射声速
    组别搅拌时间/s层数声速/(m·s-1)
    m1m2m3
    160n114 0554 045.54 039.5
    n123 171.82 617.34 017.9
    n132 596.1824.22 405.1
    290n214 018745.34 042.5
    n222 703989.21 655.3
    n23834.6925.31 233.8
    3120n312 456.92 500.82 514.6
    n321 308.61 451.8966.5
    n331 151.4804.5902.1
    4150n412 733.61 133.31 046.9
    n42906.62 983.21 190.5
    n43940.11 257.31 007.4
    5180n511 308.61 470.81 813.3
    n521 269.61 366.81 099.5
    n531 099.51 190.51 007.4
    6210n612 340.91 308.62 583.5
    n621 269.52 423.11 351.5
    n63983.4915.91 076
    下载: 导出CSV
    | 显示表格

    为了得到不同均匀程度的新拌混凝土,也为了避免试验结果的离散性,使用单卧轴搅拌机,采用搅拌时间逐渐递增的方式进行搅拌,搅拌时间依次为60,90,120,150,180,210 s,可得到6组均匀度不同的新拌混凝土。然后通过超声检测测量线密度,依据式(3)~(5)计算得出的不同搅拌时间下新拌混凝土均匀度的结果如表5所示。

    Table  5.  不同搅拌时间下混凝土密度与均匀度试验结果
    组别搅拌时间/s层数线密度/(kg·m-3)面密度/(kg·m-3)密度/(kg·m-3)均匀度U
    m1m2m3
    160n112 1942 2072 2032 201.32 284.20.950 7
    n122 2772 3392 2512 289.0
    n132 3112 4482 3282 362.3
    290n212 2512 4752 2052 310.32 361.20.982 8
    n222 3032 4112 3572 357.0
    n232 4452 4232 3812 416.3
    3120n312 3232 3192 3402 327.32 378.80.990 1
    n322 3752 3662 4152 385.3
    n332 3892 4542 4282 423.7
    4150n412 3382 3912 4022 377.02 381.80.991 3
    n422 4272 2862 3852 366.0
    n432 4202 3792 4082 402.3
    5180n512 3752 3652 3522 364.02 380.40.990 8
    n522 3782 3712 3952 381.3
    n532 3952 3852 4082 396.0
    6210n612 3422 3752 3122 343.02 373.10.987 7
    n622 3782 3412 3722 363.7
    n632 4122 4252 3982 412.7
    下载: 导出CSV
    | 显示表格

    不同搅拌时间下均匀度和密度变化曲线如图3所示,可以看出随着搅拌时间的延长,新拌混凝土的均匀度U值呈现一开始上升,然后稳定,最后下降的趋势。这是因为搅拌时间较短时,新拌混凝土内部的各种集料还没有完全混合均匀;但是,随着搅拌时间的增加,各种集料逐渐混合均匀;当进一步增加搅拌时间时,混凝土中水化作用加剧,加上水分的蒸发,混凝土拌和物出现离析,即U值在最后下降。由图3可见,搅拌时间为100 s时,U值和密度数据基本趋于稳定,表明各集料已分布均匀,混凝土已拌和均匀;超过150 s后,U值和密度数据呈下降趋势,表明混凝土的均匀性被破坏,出现了离析现象。因此,合理的混凝土搅拌时间应为100~150 s。

    图  3  不同搅拌时间下混凝土均匀度与密度变化曲线

    根据表5所示的均匀度试验结果,建立了3种以混凝土均匀度为因变量,搅拌时间为自变量的专用函数曲线。对比分析各函数曲线拟合相关系数,最终确定适用于新拌混凝土均匀度超声检测的通用函数曲线类型。拟合函数包括多项式函数、幂函数和指数函数,拟合函数回归分析结果及拟合函数回归曲线分别如表6图4所示。

    Table  6.  各拟合函数回归分析结果
    拟合函数名称拟合函数方程式密度/(kg·m-3)相关系数
    abcd
    多项式函数y=ax3+bx2+cx+d4.259×10-8-2.136×10-50.003 4450.812 40.988 7
    幂函数y=axb+c-2.639×106-4.3980.990 5-0.989 7
    指数函数y=abx+cdx1.004-7.494×10-5-0.542-0.040 170.999 2
    下载: 导出CSV
    | 显示表格
    图  4  各拟合函数回归曲线

    为了比较不同拟合函数与试验数据的契合度,可以使用相关系数来评估拟合的质量。由表6图4可知,拟合回归相关系数由大到小排列依次为指数函数、幂函数、多项式函数,其中指数函数相关系数大于0.99,与实测均匀度曲线符合程度较高。因此,可确定指数函数是适用于新拌混凝土均匀度超声检测的通用函数,其公式为

    (6)

    式中:U为混凝土均匀度(0<U<1);t为搅拌时间。

    (1)新拌混凝土的密度和均匀度均随着搅拌时间的增加而得到改善,在搅拌时间为100 s时,均匀度值和密度数据基本趋于稳定。在搅拌时间超过150 s后,混凝土中水化作用加剧,加上水分的蒸发,混凝土拌和物出现离析现象,此时混凝土均匀性被破坏。因此,新拌混凝土使用单卧轴搅拌机的合理搅拌时间为100~150 s。

    (2)分析了3种拟合函数的回归曲线与实测关系曲线的符合程度,确定指数函数是适用于新拌混凝土超声检测的通用函数,并给出拟合计算公式,其拟合值与试验值吻合良好。

    (3)超声技术是一种非侵入式的检测方法,可有效检测混凝土的均匀度,具有较高的准确性、速度和效率。在一定程度上可指导混凝土的现场施工,可以为建筑和工程领域的专业人员提供准确、可靠的数据支持。

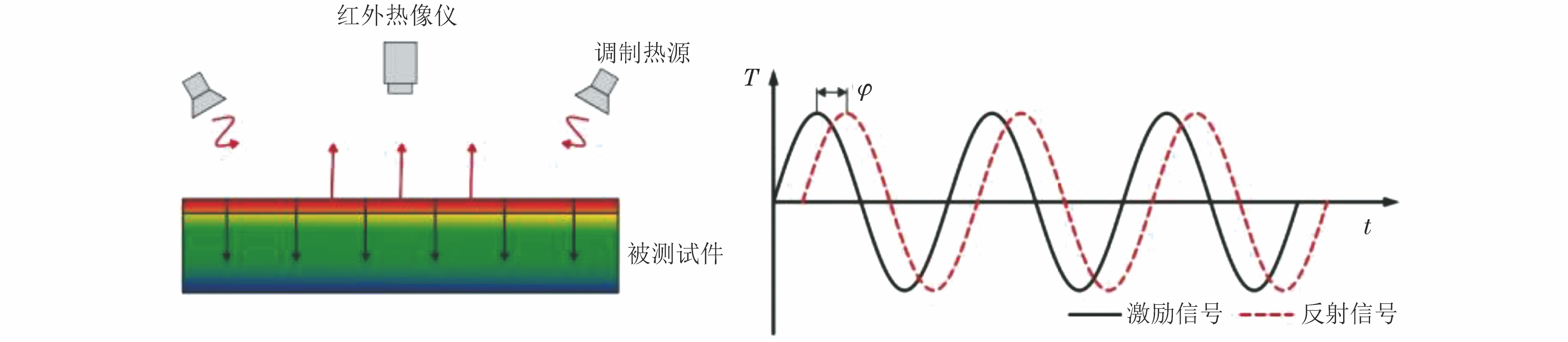

  • 图  1   锁相红外涂层厚度检测原理

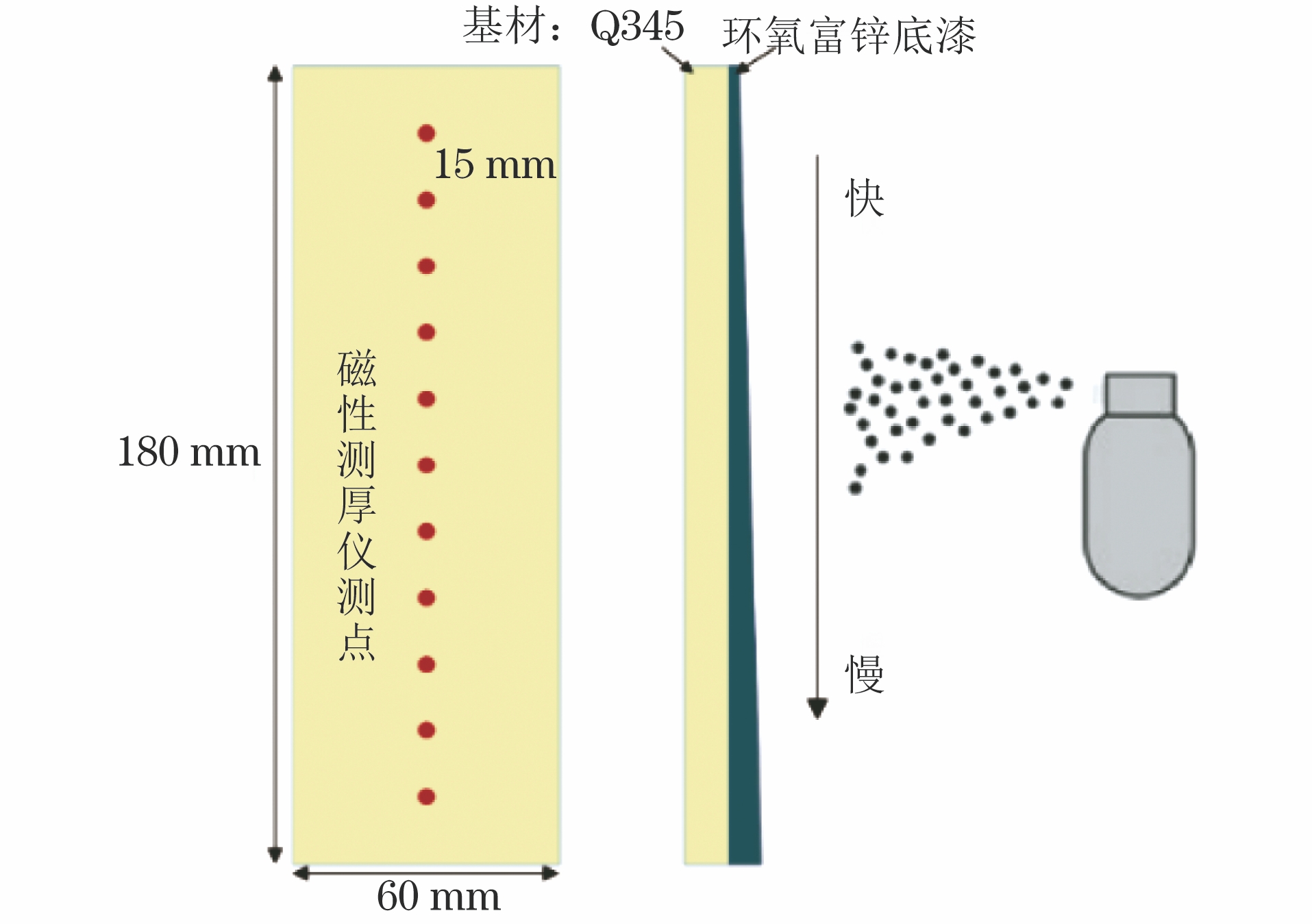

    图  2   变厚度涂层试件Bh1制作工艺示意

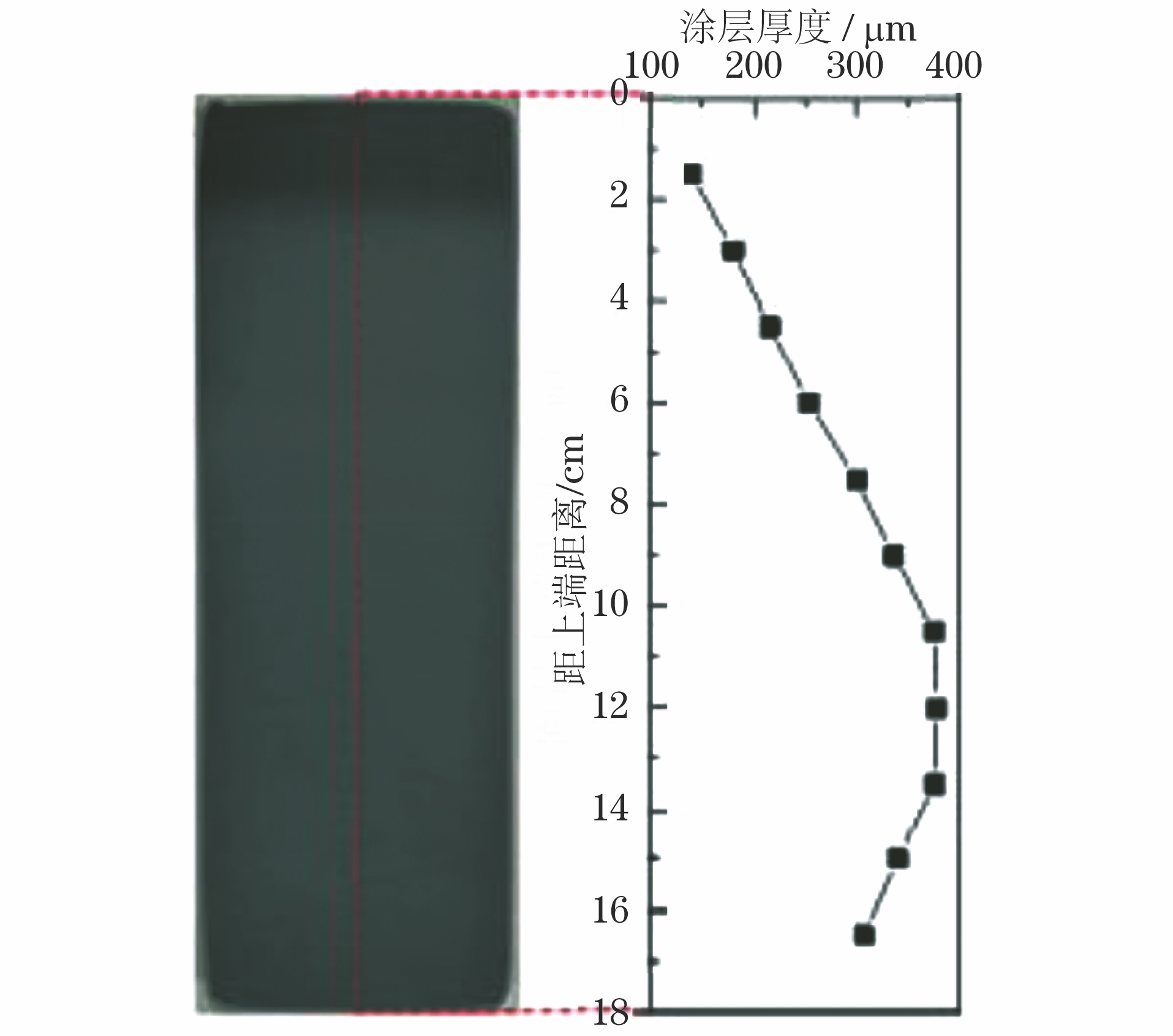

    图  3   磁性测厚仪测得的试件厚度

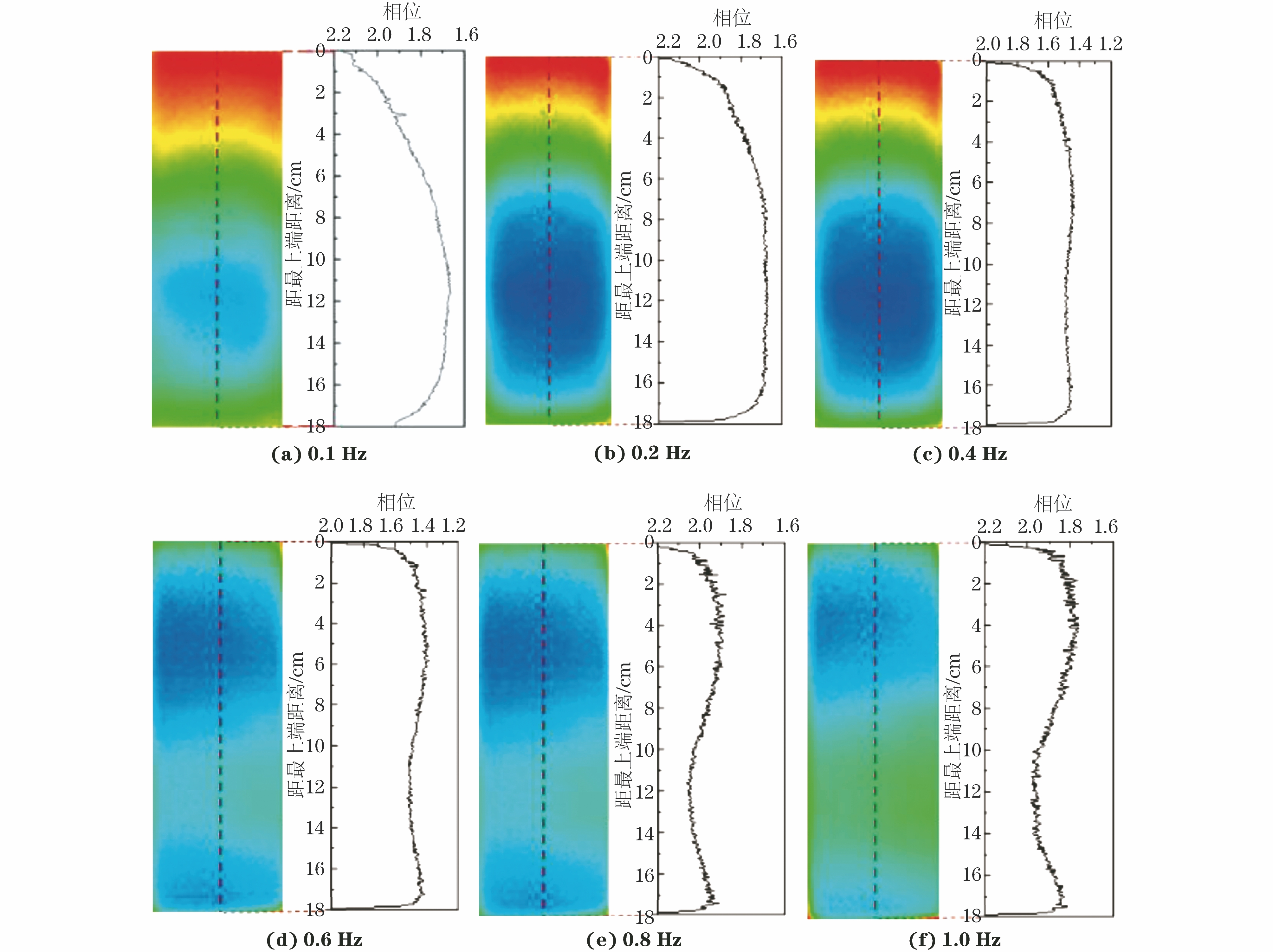

    图  4   不同激励频率的涂层厚度相位差关系曲线

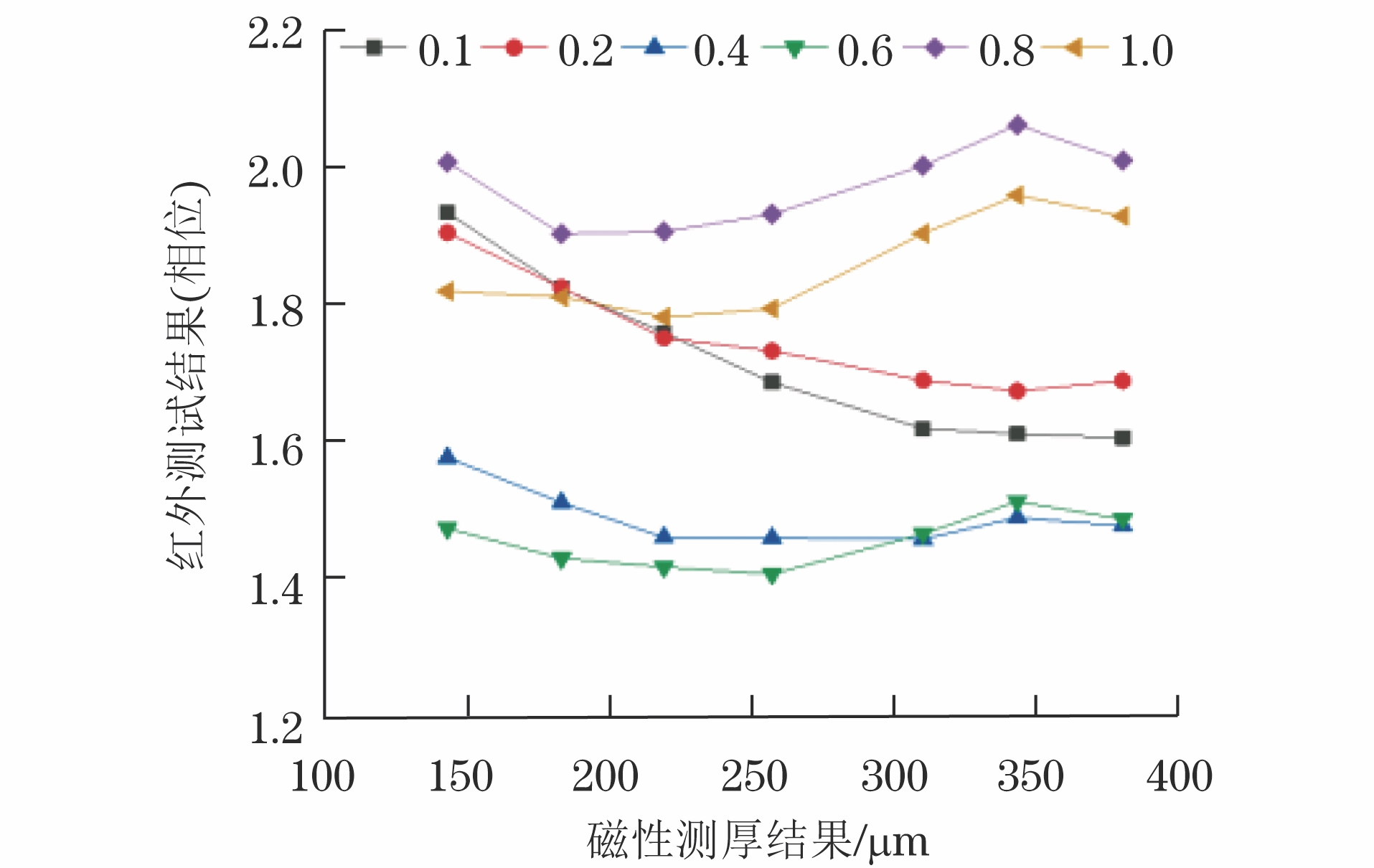

    图  5   不同频率时涂层厚度与相位的关系

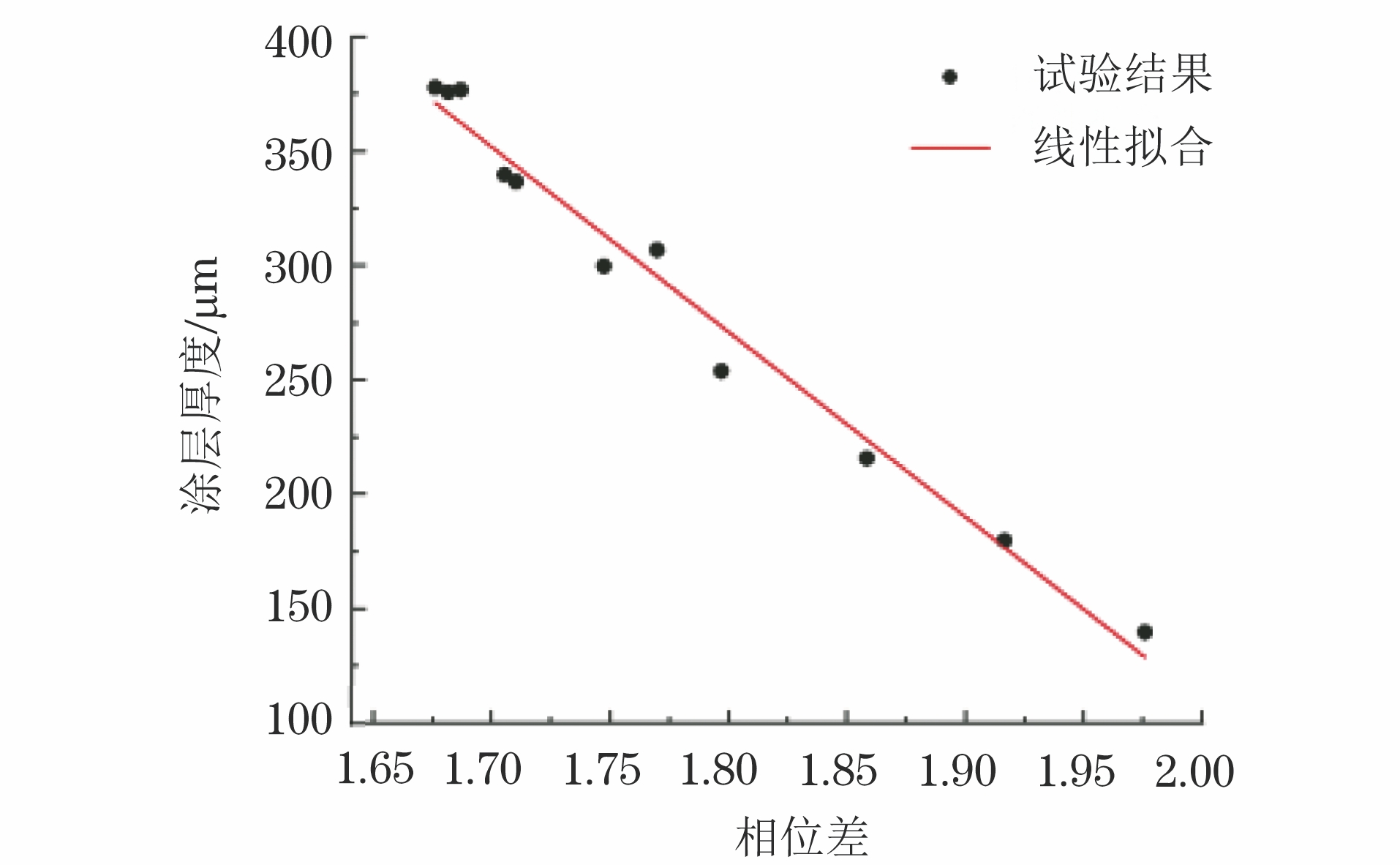

    图  6   涂层厚度的试验结果与拟合曲线

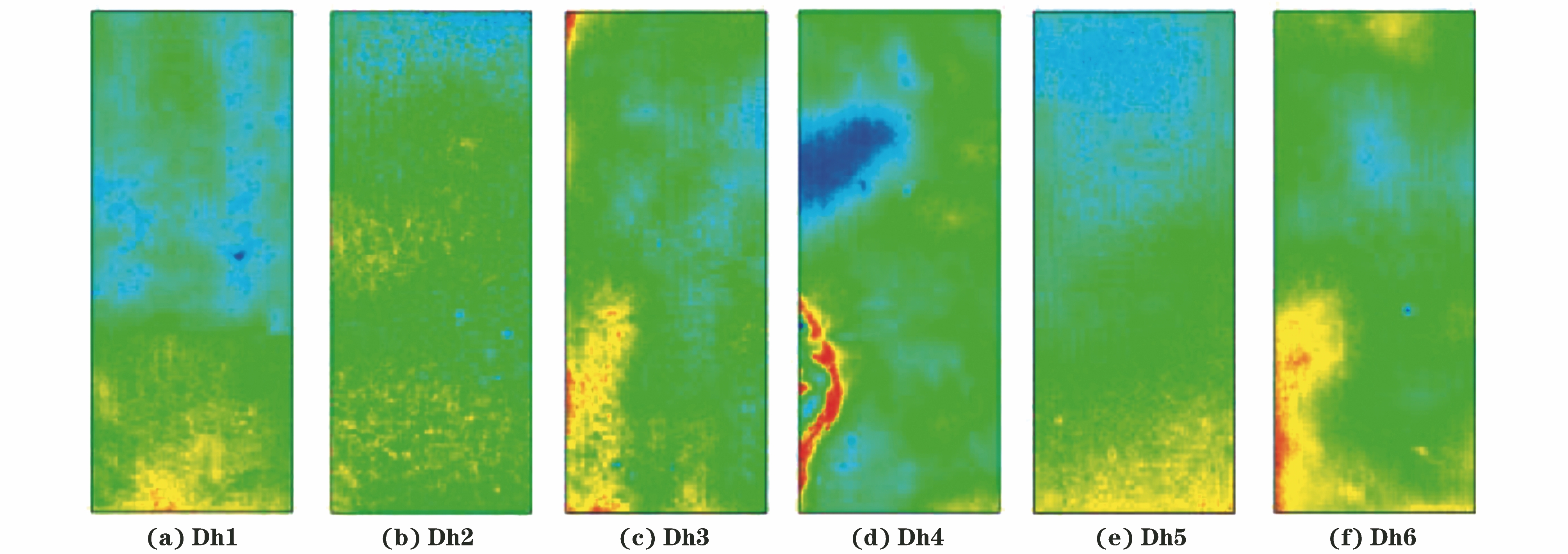

    图  7   涂层厚度检测结果云图

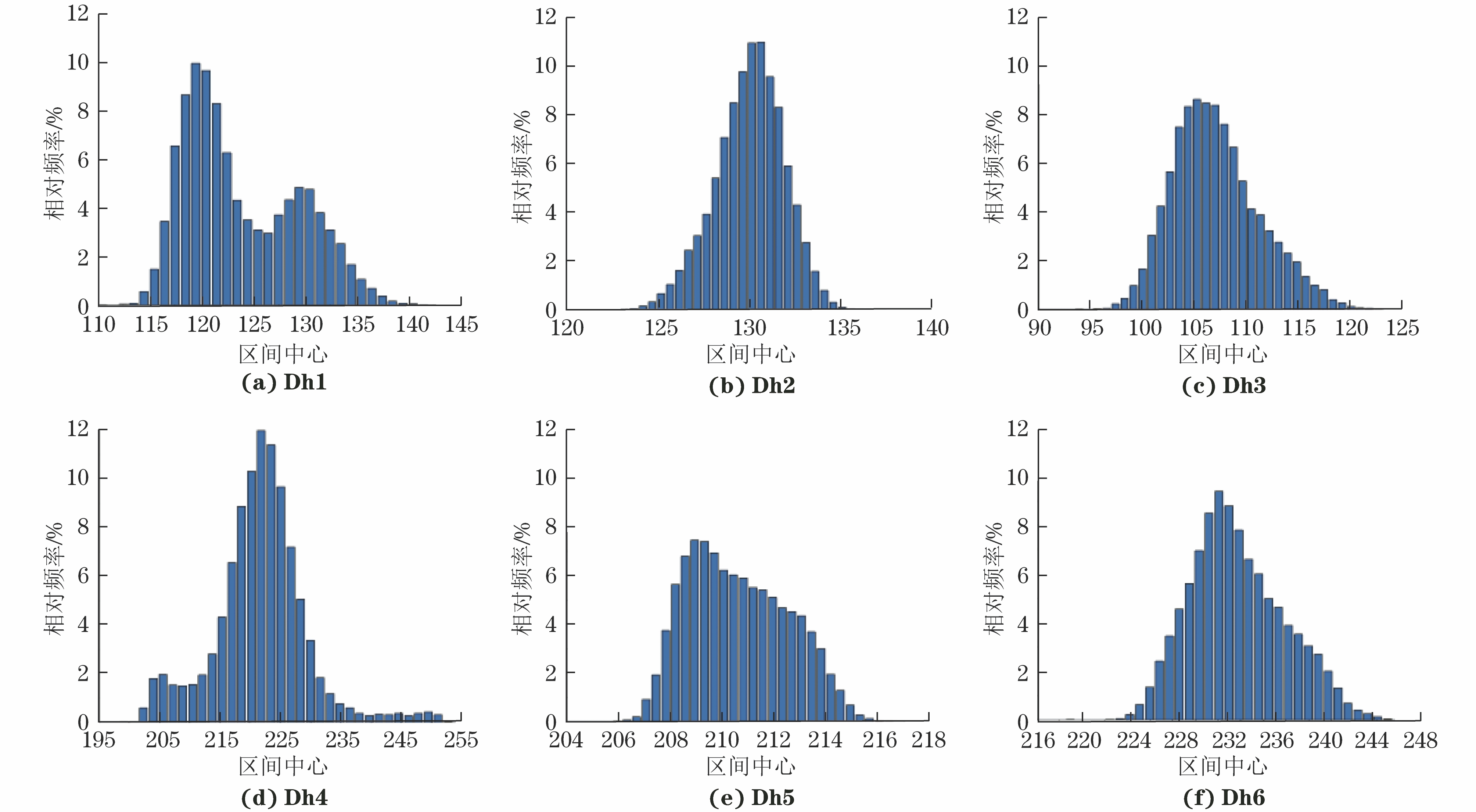

    图  8   涂层厚度频数分布图

    Table  1   涂层试件信息

    试件编号试件类型设计涂层厚度/μm
    Bh1变厚度100~400
    Dh1等厚度100
    Dh2等厚度100
    Dh3等厚度100
    Dh4等厚度200
    Dh5等厚度200
    Dh6等厚度200
    下载: 导出CSV

    Table  2   试件涂层厚度合格指标与均匀性指标

    编号均值/μmt1/%0.05分位0.95分位ω
    Dh1123.90116.8133.60.136
    Dh2130.10126.7133.10.049
    Dh3107.118.2101.1115.00.130
    Dh4221.60.1207.0233.20.118
    Dh5210.60207.8213.90.029
    Dh6233.70227.3241.20.059
    下载: 导出CSV

    Table  3   涂层均匀性评价标度

    评价标度
    ω0~0.050.05~0.100.10~1
    下载: 导出CSV
  • [1] 杨华,董世运,徐滨士 .涂镀层厚度检测方法的发展现状及展望[J].材料保护,2008, 41(11):34-37, 71.
    [2] 江海军,陈力 .锁相热波成像技术对涂层厚度的测量[J].无损检测,2017, 39(4):38-41, 48.
    [3] 江海军,陈力.激光扫描红外热波成像在膜厚测量中的应用[J].红外技术,2017,39(12):1144-1148.
    [4] 何棱云基于红外无损检测技术的涂层厚度检测方法研究成都电子科技大学2018何棱云 .基于红外无损检测技术的涂层厚度检测方法研究[D].成都:电子科技大学,2018.
    [5] 陈思琪基于红外热波无损检测技术的表面涂层厚度检测成都电子科技大学2022陈思琪 .基于红外热波无损检测技术的表面涂层厚度检测[D].成都:电子科技大学,2022.
    [6] SHRESTHA R ,KIM W .Evaluation of coating thickness by thermal wave imaging:a comparative study of pulsed and lock-in infrared thermography - Part I:Simulation[J].Infrared Physics & Technology,2017, 83:124-131.
    [7] SHRESTHA R ,KIM W .Evaluation of coating thickness by thermal wave imaging:a comparative study of pulsed and lock-in infrared thermography - Part II:experimental investigation[J].Infrared Physics & Technology,2018, 92:24-29.
