用的软件服务。下位机以 FPGA 芯片阵列 +GPU 6 结语
嵌入式系统为核心，FPGA 阵列负责 128 个独立 核电厂运行期间，无损检测技术的应用及可
超声通道的发射 / 接收逻辑控制，满足中高频并 靠性一直深受重视。2023 年，重点实验室将结合
行超声多通道系统的应用要求，能够实现最高以 工程实际需求，在现有技术的基础上，持续深入
20 kHz的重复频率，同步采集128个通道的数据； 开展技术装备研发工作，提升我国核设备在役检
GPU 嵌入式系统以总线的方式高速接收 FPGA 查及评定技术的水平。
传输数据，并对原始超声数据进行初步解析、处
理和成像后，采用网络通讯的方式将结果上传到
上位机的 PC 端进行数据采集和存储。

实验室完成了相控阵超声仪的硬件软件系统
集成和测试。系统能够保证大带宽范围（—3dB
带宽 0.5~20 MHz）的同时，具备了单通道最高
20 kHz，最大采样长度 8192 的高速大范围采样
能力；相配套的超声软件能够实现高效的超声数
据采集，并以 A，B，C，D 和 S 扫的形式对数据
进行展示和分析。

中核武汉核电运行技术股份有限公司
许远欢，蔡家藩，聂 勇，谢 航，祁 攀，张益成，
姚晓园，张文哲 供稿

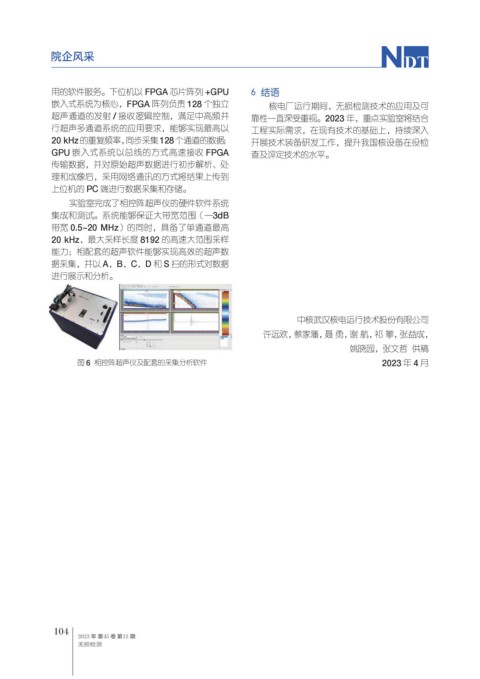

图 6 相控阵超声仪及配套的采集分析软件 2023 年 4 月
