韩丽娜, 等:

三项混凝土声发射检测国家标准验证

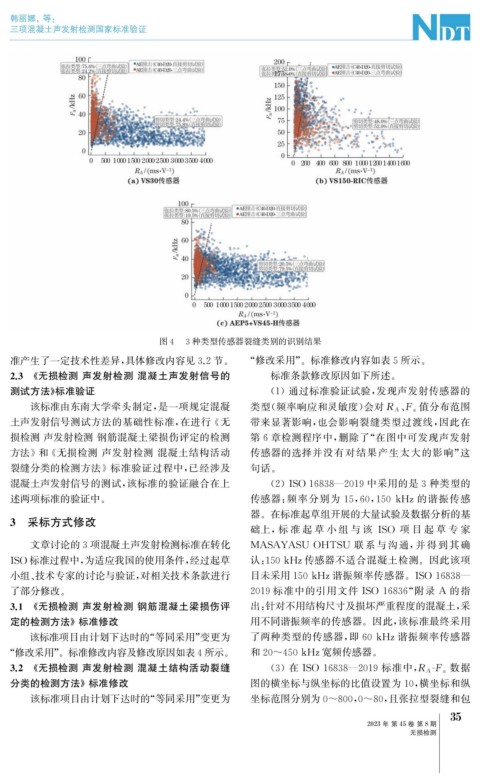

图4 3种类型传感器裂缝类别的识别结果

准产生了一定技术性差异, 具体修改内容见3.2节。 “ 修改采用”。标准修改内容如表5所示。

2.3 《 无损检测 声发射检测 混凝土声发射信号的 标准条款修改原因如下所述。

测试方法》 标准验证 ( 1 )通过标准验证试验, 发现声发射传感器的
该标准由东南大学牵头制定, 是一项规定混凝 类型( 频率响应和灵敏度) 会对 R A F a
、 值分布范围

土声发射信号测试方法的基础性标准, 在进行 《 无 带来显著影响, 也会影响裂缝类型过渡线, 因此在

损检测 声发射检测 钢筋混凝土梁损伤评定的检测 第6章检测程序中, 删除了“ 在图中可发现声发射

方法》和 《 无损检测 声发射检测 混凝土结构活动 传感器的选择并没有对结果产生太大的影响” 这

裂缝分类的检测方法》标准验证过程中, 已经涉及 句话。
混凝土声发射信号的测试, 该标准的验证融合在上 ( 2 ) ISO16838 — 2019中采用的是3种类型的

述两项标准的验证中。 传感器: 频率分别为 15 , 60 , 150kHz的谐振传感
器。在标准起草组开展的大量试验及数据分析的基
3 采标方式修改
础上, 标 准 起 草 小 组 与 该 ISO 项 目 起 草 专 家

文章讨论的3项混凝土声发射检测标准在转化 MASAYASU OHTSU 联系与沟通, 并得到其确

ISO 标准过程中, 为适应我国的使用条件, 经过起草 认: 150kHz传感器不适合混凝土检测。因此该项

小组、 技术专家的讨论与验证, 对相关技术条款进行 目未采用150kHz谐振频率传感器。 ISO16838 —

了部分修改。 2019标准中的引用文件ISO16836 “ 附录 A 的指

3.1 《 无损检测 声发射检测 钢筋混凝土梁损伤评 出: 针对不用结构尺寸及损坏严重程度的混凝土, 采

定的检测方法》标准修改 用不同谐振频率的传感器。因此, 该标准最终采用

该标准项目由计划下达时的“ 等同采用” 变更为 了两种类型的传感器, 即 60kHz谐振频率传感器

“ 修改采用”。标准修改内容及修改原因如表4所示。 和20~450kHz宽频传感器。
3.2 《 无损检测 声发射检测 混凝土结构活动裂缝 ( 3 )在ISO16838 — 2019 标准中, R A -F a 数据

分类的检测方法》标准修改 图的横坐标与纵坐标的比值设置为10 , 横坐标和纵
该标准项目由计划下达时的“ 等同采用” 变更为 坐标范围分别为0~800 , 0~80 , 且张拉型裂缝和包
5
3
2023年 第45卷 第8期
无损检测
