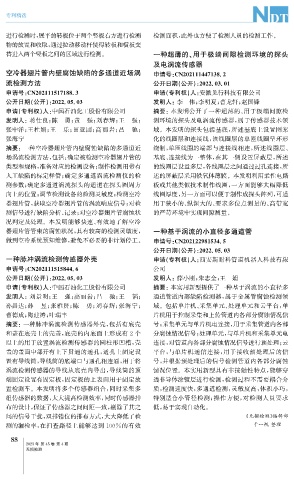

专利精选
进行检测时, 展平的转板位于两个竖板右方进行检测
物的放置和收取, 通过拉动移动杆使得转板和横板交
替进入两个竖板之间的区域进行检测。
空冷器翅片管内壁腐蚀缺陷的多通道近场涡
流检测方法
申请号: CN202111517188.3
公开日期( 公开): 2022.05.03
申请( 专利权) 人: 中国石油化工股份有限公司
发明人:蒋仕良; 陈 勇; 黄 强; 刘春辉; 王 强;
张中洋; 王杜娟; 王 乐; 田亚团; 高丽岩; 吕
张海宁
摘要: 一种空冷器翅片管内壁腐蚀缺陷的多通道近
场涡流检测方法, 包括: 确定被检测空冷器翅片管的
类型和规格, 准备对应的检测设备; 制作检测用带有
人工缺陷的标定样管; 确定多通道涡流检测仪的检
测参数; 确定多通道涡流探头的通道在探头圆周方
向上的位置; 调节检测设备的检测灵敏度; 检测空冷
器翅片管, 获取空冷器翅片管的涡流响应信号; 对检
测信号进行缺陷分析、 记录; 对空冷器翅片管腐蚀状
况判定及处理。本发明能够快速、 有效地了解空冷
器翅片管管束的腐蚀状况, 具有较高的检测灵敏度,
做到空冷系统预知维修, 避免不必要的非计划停工。
一种脉冲涡流检测传感器外壳
申请号: CN202111515844.6
公开日期( 公开): 2022.05.03
申请( 专利权) 人: 中国石油化工股份有限公司
发明人:刘景明; 王 强; 高丽岩; 吕 驰; 王 韬;
孙昌达; 孙 昱; 张雅贤; 陈 勇; 刘春辉; 张海宁;
曹德成; 陶建涛; 叶瑞丰
摘要: 一种脉冲涡流检测传感器外壳, 包括有底壳
和盖在底壳上的壳盖, 底壳的内底面上形成有2个
以上的用于放置涡流检测传感器的圆柱形凹槽, 壳
盖的盖面中部开有上下贯通的通孔, 通孔上固定设
置有导线筒, 导线筒的底端口与通孔相连通, 用于将
涡流检测传感器的导线从底壳内导出, 导线筒的顶
端固定设置有固定板, 固定板的上表面用于固定放
置检测车。本发明将多个传感器组合, 同时采集多
组传感器的数据, 大大提高检测效率, 同时传感器排
布的设计, 保证了传感器之间间距一致, 剔除了其之
间的信号干扰, 双排错位的排布方式, 大大降低了检
测的漏检率, 在扫查路径上能够达到 100% 的有效
8
8
2023年 第45卷 第4期
无损检测
检测面积, 此外也方便了检测人员的检测工作。
一种超薄的、 用于极端间隙检测环境的探头
及电涡流传感器
申请号: CN202111447138.2
公开日期( 公开): 2022.03.01
申请( 专利权) 人: 安徽见行科技有限公司
发明人: 李 伟; 李明夏; 曹龙轩; 赵国锋
摘要: 本发明公开了一种超薄的、 用于极端间隙检
测环境的探头及电涡流传感器, 属于传感器技术领
驰; 域。本发明的探头包括基底, 所述基底上设置图案
化的线圈层和连接线, 该线圈层的单匝线圈呈环形
绕制, 单匝线圈的端部与连接线相连, 所述线圈层、
基底、 连接线为一整体, 在其一侧设置屏蔽层, 所述
的线圈层设置多层, 各线圈层之间通过过孔连接, 所
述的屏蔽层采用铁氧体薄膜。本发明利用柔性电路
板或其他类似技术制作线圈, 一方面能够大幅降低
线圈厚度, 另一方面可以便于制作成探头阵列, 可适
用于狭小的、 纵深大的、 要求多位点测量的、 高带宽
的严苛环境中实现间隙测量。
一种基于涡流的小直径多通道管
申请号: CN202122981534.5
公开日期( 公开): 2022.05.03
申请( 专利权) 人: 西安斯耐科管道机器人科技有限
公司
发明人: 薛小刚; 朱志全; 王 娟
摘要: 本实用新型提供了一种基于涡流的小直径多
通道管道内部缺陷检测器, 属于金属管腐蚀检测领
域。包括单片机、 采集单元、 处理单元和云平台, 单
片机用于控制采集和上传管道内各部分腐蚀情况信
号; 采集单元与单片机电连接, 用于采集管道内各部
分腐蚀情况信号; 处理单元, 与单片机和采集单元电
连接, 对管道内各部分腐蚀情况信号进行预处理; 云
平台, 与单片机通信连接, 用于接收预处理后的信
号, 并根据预处理后的信号检测管道内各部分腐蚀
情况位置。本实用新型具有非接触性特点, 能够穿
透非导体涂镀层进行检测, 检测过程不需要耦合介
质, 检测速度快, 多通道检测, 灵敏度高, 体积小巧,
特别适合小管径检测; 操作方便, 对检测人员要求
低, 易于实现自动化。
《 无损检测》 编辑部
于一帆 整理
