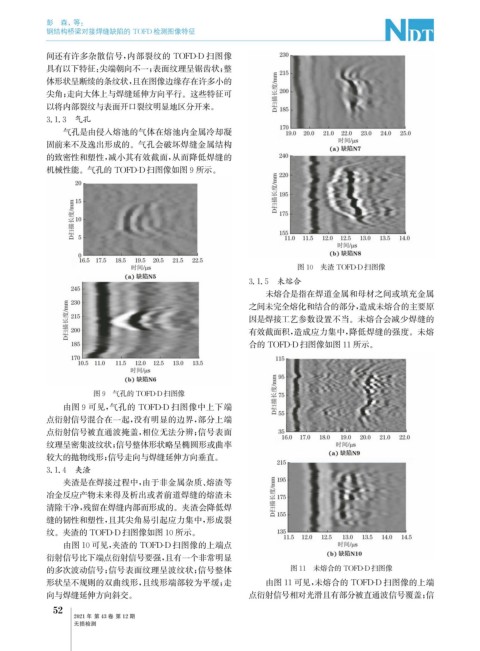

彭 森, 等:
钢结构桥梁对接焊缝缺陷的 TOFD检测图像特征
间还有许多杂散信号, 内部裂纹的 TOFD-D 扫图像
具有以下特征: 尖端朝向不一; 表面纹理呈锯齿状; 整
体形状呈断续的条纹状, 且在图像边缘存在许多小的
尖角; 走向大体上与焊缝延伸方向平行。这些特征可
以将内部裂纹与表面开口裂纹明显地区分开来。
3.1.3 气孔
气孔是由侵入熔池的气体在熔池内金属冷却凝
固前来不及逸出形成的。气孔会破坏焊缝金属结构
的致密性和塑性, 减小其有效截面, 从而降低焊缝的
机械性能。气孔的 TOFD-D扫图像如图9所示。
图10 夹渣 TOFD-D扫图像
3.1.5 未熔合
未熔合是指在焊道金属和母材之间或填充金属
之间未完全熔化和结合的部分, 造成未熔合的主要原
因是焊接工艺参数设置不当。未熔合会减少焊缝的
有效截面积, 造成应力集中, 降低焊缝的强度。未熔
合的 TOFD-D扫图像如图11所示。
图9 气孔的 TOFD-D扫图像
由图9可见, 气孔的 TOFD-D 扫图像中上下端
点衍射信号混合在一起, 没有明显的边界, 部分上端
点衍射信号被直通波掩盖, 相位无法分辨; 信号表面
纹理呈密集波纹状; 信号整体形状略呈椭圆形或曲率
较大的抛物线形; 信号走向与焊缝延伸方向垂直。
3.1.4 夹渣
夹渣是在焊接过程中, 由于非金属杂质、 熔渣等
冶金反应产物未来得及析出或者前道焊缝的熔渣未
清除干净, 残留在焊缝内部而形成的。夹渣会降低焊
缝的韧性和塑性, 且其尖角易引起应力集中, 形成裂
纹。夹渣的 TOFD-D扫图像如图10所示。
由图10可见, 夹渣的 TOFD-D 扫图像的上端点
衍射信号比下端点衍射信号要强, 且有一个非常明显
的多次波动信号; 信号表面纹理呈波纹状; 信号整体 图11 未熔合的 TOFD-D扫图像
形状呈不规则的双曲线形, 且线形端部较为平缓; 走 由图11可见, 未熔合的 TOFD-D 扫图像的上端
向与焊缝延伸方向斜交。 点衍射信号相对光滑且有部分被直通波信号覆盖; 信
