双金属结合面缺陷的凸面相控阵超声检测

扇扫图像及对应的 A 扫图像可以看出, 在结合层处 值不高, 很容易与噪声相混淆, 在实际检测中可能会
存在缺陷时, 外轮廓界面反射回波相较正常处有所 有遗漏。检测到缺陷的位置与实际位置相一致, 验
降低, 且缺陷越大, 结合层处反射回的超声波能量就 证了探头的检测能力与系统的可靠性。
会越大, 其缺陷波幅值就会越高。从图 11 可以直观
5 结论
地看出, 预埋的缺陷均能够显示出来, 但缺陷信号幅
( 1 )对于内径约为 15mm , 外径为 121mm , 检

测深度为 52.5mm 的航空用涡轮盘, 宜采用 8 个激

发阵元的凸面相控阵检测探头进行检测, 选择合适
的相控阵参数, 能够有效地抑制声束扩散, 在涡轮盘
中获得较好的聚焦效果。
( 2 ) 对于提出的凸面相控阵技术, 大尺寸大间距
相控阵参数对检测结果有一定干扰, 采用合适的相
控阵参数能够较为准确地检测出涡轮盘内缺陷的位
置信息。
( 3 )设计的凸面相控阵超声探头能够实现对小

孔径远距离的聚焦, 聚焦效果良好, 检测精度可达到

1mm 平底孔当量。
参考文献:

[ 1 ] 张北江, 赵 光 普, 张 文 云, 等 . 高 性 能 涡 轮 盘 材 料
GH4065 及其先进制备技术研究[ J ] . 金属学报, 2015 ,
10 : 1227-1234.

[ 2 ] GABBT P , KANTZOSPT , TELESMANJ , etal.

Fati g ueresistanceoftheg rainsizetransitionzoneina

dualmicrostructuresu p erallo ydisk [ J ] .International

JournalFati g ue , 2011 , 33 ( 3 ): 414-426.

[ 3 ] HU D , WANG R.Ex p erimentalstud yofcree p -fati g ue

interactionbehaviorofGH4133Bsu p erallo y [ J ] .Materials

ScienceandEn g ineerin gA , 2009 , 515 ( 1-2 ): 183-189.
[ 4 ] 郑晖, 林树青 . 超声检测[ M ] . 北京: 中国劳动社会保障
出版社, 2008.
[ 5 ] 施克仁, 郭寓岷 . 相控阵超声成像检测[ M ] . 北京: 高等
教育出版社, 2010.
[ 6 ] 郭伟灿, 钱盛杰, 缪存坚 . 水 - 钢界面凸面相控阵声场仿
真[ J ] . 无损检测, 2017 , 39 ( 5 ): 70-75.

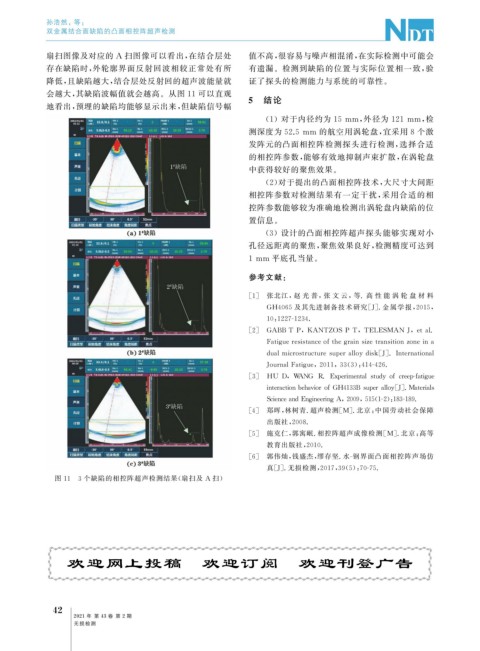

图 11 3 个缺陷的相控阵超声检测结果( 扇扫及 A 扫)
